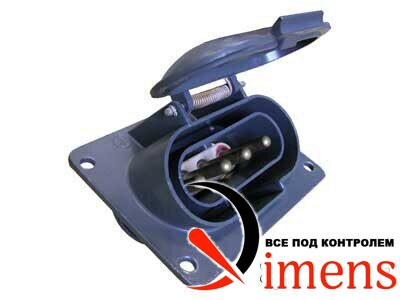

ШЩ 4х15-В(ф) — щитовая вилка
Назначение щитовой вилки ШЩ 4х15-В(ф):
Разъем щитовая вилка ШЩ 4х15-В(ф)? предназначен для соединения отдельных участков гибкого силового четырехжильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии в цепях постоянного и переменного токов частотой 50 Гц при напряжении до 400 В (амплитудное значение).
Соединители (разъёмы питания) предназначены для объемного монтажа (распайка разъёмов) , подсоединение жил кабеля к контактам производится с помощью винтов.
Фиксация сочлененного положения вилки кабельной с розеткой кабельной ШК-ШК 4х15А, 4х25, 4х32А производится с помощью ручек-скобок и специальных выступов, расположенных на корпусах.
Фиксация щитового и кабельного (разъёмов) соединителей ШЩ-ШК 4х25, 4х60, 4х100А, а также кабельных вилки и розетки ШК-ШК 4х60, 4х100А обеспечивает крышка.
Покрытие контактов: никелированное.
Покрытие корпуса: порошковая краска, черный цвет.
Область применения щитовой вилки ШЩ 4х15-В(ф):
Разъемы ШЩ, ШК применяются в нефтедобыче на станциях управления (БМС-1, СУР-21УМ-3, СУУ-**-01, ШГС 5805, АЛСУ, Ангара, МИР, Сигнал, Омь, СУЭРС, шкаф ПРС, БУС-4, АСУС) и в передвижных энергоустановках (автофургон, вагон-дома, бытовки, мобильные здания) , в металлургии, на железнодорожном транспорте для подключения пековых вагонов и цистерн перевозки серы, на речном транспорте для запитки судов от береговых источников электроэнергии, в авиации на аэродромном оборудовании, в строительстве для подключения передвижных подъемных электрокранов и другого мобильного энергоемкого оборудования.
Соединители изготавливаются для наружного монтажа в климатических исполнении УХЛ в соответствии с ТУ 3424-001-58960963-2007 и взаимосочленяемы с соединителями типов СШК8, СШЩ8 (АШДК 434410.078ТУ) и ШК, ШЩ (ОДК.566.000 ТУ, ОСТ В 0121-910 ТУ, ТУ 3424-001-25362000-2000).
Технические характеристики щитовой вилки ШЩ 4х15-В(ф):
| Параметр | Значение |
| Тип соединителя | вилка |
| Исполнение | щитовое |
| Изолятор | керамика |
| Сила тока на контакт, А | 15 |
| Диаметр контактов, мм | 5 |
| Диаметр применяемого кабеля, мм | 10 |
| Номинальное напряжение, В | 380 |
| Максимальное напряжение, В | 400 |
| Частота тока, Гц | 60 |
| Степень защиты по ГОСТ 14254-96 | IP54 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ |
| Рабочая температура воздуха, °С | ±50 |
| Относительная влажность при 25°С | 98% |
| Число сочленений-расчленений в обесточенном состоянии | 1000 |
| Минимальная наработка на отказ, ч | 30000 |
| Сопротивление на контактах, Ом, не более | 0,005 |
| Сочленение со следующими продуктами | Розетка кабельная ШК 4х15-Р(ф) |
| Сопротивление изоляции, МОм, не менее: - в нормальных климатических условиях - при воздействии тепла - при длительном воздействии влаги - при кратковременном воздействии влаги |
500 100 5 30 |
| Масса, кг | 0,6 |
Комплект поставки ШЩ 4х15-В(ф)
| № | Наименование | Количество |
| 1 | Щитовая вилка ШЩ 4х15-В(ф) | 1 |
