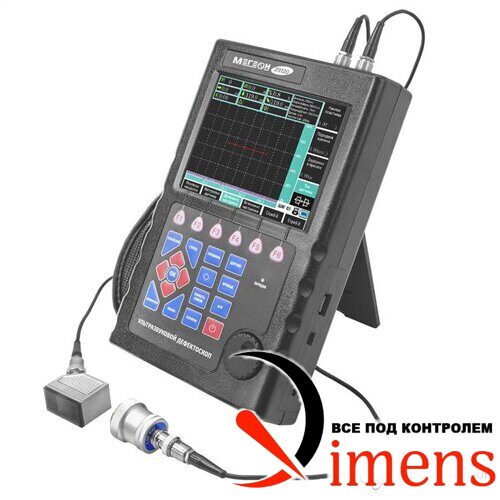

МЕГЕОН 29120 — дефектоскоп
Назначение дефектоскопа МЕГЕОН 29120:
Ультразвуковой дефектоскоп МЕГЕОН 29120 - передовое техническое устройство, предназначенное для быстрой и точной диагностики дефектов материалов и конструкций. Сочетая в себе непревзойденную эффективность и простоту использования, этот ультразвуковой дефектоскоп позволит вам проводить качественную и профессиональную проверку деталей, соединений, сварных швов и других элементов без необходимости демонтажа.
Ультразвуковой дефектоскоп МЕГЕОН 29120 оснащен передовыми технологиями, позволяющими проводить точное местоположение и определение дефектов различного характера. Благодаря его инновационным функциям, вы сможете получить подробную и надежную информацию о состоянии материалов и конструкций, что поможет вам принимать взвешенные решения и предотвращать возможные поломки или аварии.
Этот ультразвуковой дефектоскоп имеет компактный и эргономичный дизайн, обеспечивающий комфортное использование даже в самых труднодоступных местах. Большой и яркий дисплей позволяет с легкостью наблюдать и анализировать полученную информацию, а простой интерфейс делает работу с устройством интуитивно понятной.
Независимо от сферы применения - от авиации до строительства, ультразвуковой дефектоскоп МЕГЕОН 29120 будет надежным помощником, который поможет вам сэкономить время и средства, обеспечивая высокий уровень безопасности и надежности вашей работе. Приобретая этот уникальный дефектоскоп, вы получаете уверенность в качестве своих изделий и повышаете свою профессиональную репутацию.
Особенности дефектоскопа МЕГЕОН 29120:
- русифицированный пользовательский интерфейс;
- высокая чувствительность;
- цветной графический дисплей;
- несколько различных цветов отображения эхограммы;
- 4 типа зондирующих импульсов;
- функция линейного подавления до 80% от высоты дисплея;
- функция замораживания эхограммы;
- 5 типов используемых датчиков;
- полуавтоматическая калибровка датчика по испытательным блокам;
- настройка стробов с возможностью сигнализации превышения;
- создание кривых DAC и AVG по узловым точкам;
- 10 предустановленных, фиксированных уровней, соответствующих стандартам, накладываемых на созданную кривую DAC;
- наложение на созданную кривую DAC 5 настраиваемых уровней;
- настройка кривой AVG;
- гибкая настройка стробов;
- допусковые измерения;
- запись и просмотр видео эхограммы на приборе;
- сохранение и просмотр эхограммы;
- 500 настраиваемых профилей измерения;
- память пиковых значений;
- встроенный файловый менеджер;
- работа с USB–накопителем (перенос данных);
- ПО для просмотра видео, эхограмм, создания отчётов;
- Li–Рo аккумулятор для автономной работы.
Технические характеристики дефектоскопа МЕГЕОН 29120:
| Параметр | Значение |
| Диапазон перестройки усиления, дБ | 0 ... 120, шаг: 0,1 ... 50 |
| Пределы допускаемой абсолютной погрешности установки коэффициента усиления, дБ |
±0,5 |
| Диапазон измерений толщины изделия по стали, мм | 1 ... 9999 |
| Пределы допускаемых абсолютных погрешностей измерения толщины по стали, мм, где T - измеряемая толщина в мм |
±(0,03*T+1,0) |
| Диапазон измерения глубины залегания дефектов по стали, мм | 1 ... 9999 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта по стали с прямыми преобразователями, мм, где D - измеряемая глубина залегания дефекта в мм |
±(0,03*D+1,00) |
| Пределы допускаемых абсолютных погрешностей измерений координат дефекта по стали с наклонными преобразователями, в мм, глубины залегания, где D – измеряемая глубина залегания дефекта в мм |
±(0,03*D+1,00) |
| Пределы допускаемых абсолютных погрешностей измерений координат дефекта по стали с наклонными преобразователями, в мм, дальности по поверхности, где L – измеряемая дальность по поверхности до дефекта в мм |
±(0,03*L+1,00) |
| Число каналов дефектоскопии | 1 |
| Рабочие частоты ультразвука, МГц | 0,5 ... 20 |
| Диапазон настройки скоростей ультразвука в материалах, м/с | 100 ... 9999 |
| Диапазон рабочих температур, °С | от -10 до +50°C |
| Габаритные размеры электронного блока, мм | 246х155х55 |
| Масса электронного блока, кг | 1,3 |
| Габаритные размеры в транспортной упаковке, см | 18 x 44,5 x 38,5 |
| Масса в транспортной упаковке, кг | 5,7 |
Комплект поставки МЕГЕОН 29120
| № | Наименование | Количество |
| 1 | Дефектоскоп МЕГЕОН 29120 | 1 |
| 2 | Зарядное устройство с кабелем | 1 |
| 3 | Датчики | 2 |
| 4 | Кабель датчика | 2 |
| 5 | USB-накопитель (16 Гб) | 1 |
| 6 | Руководство по эксплуатации | 1 |
