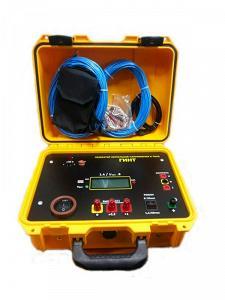

ГРОЗА-1 - комплекс измерительный
ГРОЗА-1 - комплекс измерительныйВ наличии
2 022 020 Тг.
+78442505780
  • +79275105780
    WhatsApp

Описание

Назначение измерительного комплекса ГРОЗА-1

Комплекс измерительный "ГРОЗА-1" используется для диагностики состояния заземляющих устройств, предназначен для измерений с целью определения импульсного сопротивления заземлителей опор ВЛ и отдельно стоящих молниеотводов.

Описание измерительного комплекса ГРОЗА-1

Комплекс ГРОЗА-1 является переносным оборудованием, генерирующим импульсы напряжения и тока апериодической формы с заданными амплитудно-временными параметрами и измеряющим амплитудные значения импульсов напряжения и тока. Питание осуществляется или от сети 220В/50 Гц или от встроенной аккумуляторной батареи 12 В.

Комплекс ГРОЗА-1 функционально состоит из двух составных частей: генератора импульсов напряжения и тока ГИНТ, ГИНТ.000.000.000, и измерителя импульсов напряжения ПИК-1, ПИК.1.000.000.000. Генератор ГИНТ предназначен для создания в объекте испытаний импульсов напряжения и тока апериодической формы с заданными амплитудно-временными параметрами и измерения величин амплитуд импульсов тока.

Технические характеристики измерительного комплекса ГРОЗА-1

ПараметрЗначение
Форма генерируемых импульсов напряжения и токаапериодическая
Полярность генерируемых импульсов напряженияположительная
Максимальная амплитуда генерируемых импульсов напряжения в режиме холостого хода, В1000 ± 200
Длительность фронта генерируемых импульсов напряжения в режиме холостого хода (по уровням 0,1-0,9 от амплитуды), мкс1,2 ± 0,1
Длительность импульса генерируемых импульсов напряжения в режиме холостого хода (по уровню 0,5 от амплитуды), мкс50 ± 5
Диапазоны измерений амплитуд импульсов напряжения, В
– диапазон 5
– диапазон 50
– диапазон 500

от 0,5 до 5
от 5 до 50
от 50 до 500
Предел допускаемого значения относительной погрешности измерений амплитуд импульсов напряжения, %, не более± 10
**8. Максимальная амплитуда генерируемых импульсов тока в режиме короткого замыкания на ВЫХОД U (I) * ´1, А20 ± 5
**9 Длительность фронта генерируемых импульсов тока в режиме короткого замыкания (по уровням 0,1-0,9 от амплитуды), мкс8 ± 0,8
**10 Длительность импульса генерируемых импульсов тока в режиме короткого замыкания (по уровню 0,5 от амплитуды), мкс20 ± 4
11 Диапазон измерений амплитуды импульсов тока при нагрузке от 1 Ом до 600 Ом, Аот 1 до 25
12 Предел допускаемого значения относительной погрешности измерений амплитуды импульсов тока, %, не более± 10
14 Потребляемая электрическая мощность, ВА, не более40
15 Габаритные размеры, мм, не более
– генератора импульсов напряжения и тока ГИНТ ГИНТ.000.000.000
– измерителя импульсов напряжения ПИК-1 ПИК.1.000.000.000

370×350×170
170×90×55
16 Масса, кг, не более10
** - режим короткого замыкания – это режим работы комплекса на активную нагрузку с сопротивлением 1 Ом ± 1 %, подключенную к ВЫХОД U (I) * ´1.

Условия эксплуатации измерительного комплекса ГРОЗА-1

Наименование внешнего влияющего фактораПредельное значение внешнего влияющего фактора
Рабочие условия эксплуатацииПредельные условия
ТранспортированиеХранение
Температура окружающего воздуха, °C
– нижнее значение
– верхнее значение

5
35

минус 10*
40

5
40
Относительная влажность воздуха, %, не более80 при 25 °С80 при 25 °С80 при 25 °С
3 Атмосферное давление, мм рт. ст.
– нижнее значение
– верхнее значение

630
795

630
795

630
795
4 Ударная прочность на удары многократного действия
– пиковое ударное ускорение, м с-2
– длительность действия ударного ускорения, мс
– число ударов, шт.

70
2
4000
* Включение комплекса после длительного пребывания его при температуре ниже 5 °C разрешается после предварительной выдержки в течение 4 час при температуре от 5 °C до 35 °С.

Информация для заказа

  • Цена: 2 022 020 Тг.
