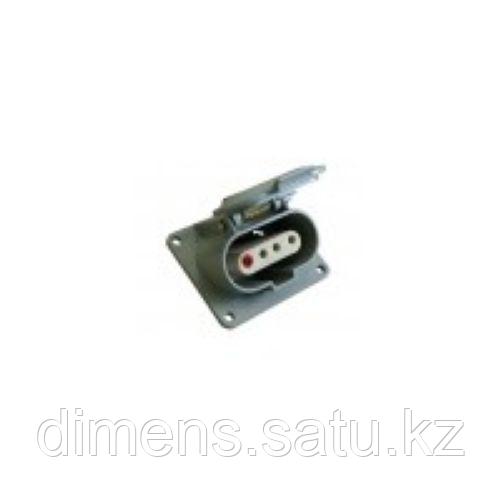

ШЩ 4х25 5ДК.573003 - щитовая розетка
ШЩ 4х25 5ДК.573003 - щитовая розеткаПод заказ, 5 дней
Цену уточняйте
+78442505780
  • +79275105780
    WhatsApp

Описание

Назначение щитовой розетки ШЩ 4х25 5ДК.573003:

Разъем щитовая розетка ШЩ 4x25 5ДК.573003 предназначен для соединения отдельных участков гибкого силового четырехжильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии в цепях постоянного и переменного токов частотой 50 Гц при напряжении до 400 В (амплитудное значение).

Соединители (разъёмы питания) предназначены для объемного монтажа (распайка разъёмов) , подсоединение жил кабеля к контактам производится с помощью винтов.

Фиксация сочлененного положения вилки кабельной с розеткой кабельной ШК-ШК 4х15А, 4х25, 4х32А производится с помощью ручек-скобок и специальных выступов, расположенных на корпусах.

Фиксация щитового и кабельного (разъёмов) соединителей ШЩ-ШК 4х25, 4х60, 4х100А, а также кабельных вилки и розетки ШК-ШК 4х60, 4х100А обеспечивает крышка.

Область применения щитовой розетки ШЩ 4х25 5ДК.573003:

Разъемы ШЩ, ШК применяются в нефтедобыче на станциях управления и в передвижных энергоустановках, в металлургии, на железнодорожном транспорте для подключения пековых вагонов, на речном транспорте для запитки судов от береговых источников электроэнергии, в авиации на аэродромном оборудовании, в строительстве для подключения передвижных подъемных электрокранов и другого мобильного энергоемкого оборудования.

Разъемы ШЩ, ШК предназначены для объемного монтажа, подсоединение жил кабеля к контактам производится с помощью винтов.

Фиксация сочлененного положения кабельного с кабельным разъемом производится с помощью ручек-скоб и специальных выступов, расположенных на корпусах.

Фиксацию сочлененного положения щитового с кабельным разъемом обеспечивает крышка.

Соединители изготавливаются для наружного монтажа в климатических исполнении УХЛ в соответствии с ТУ 3424-001-58960963-2007 и взаимосочленяемы с соединителями типов СШК8, СШЩ8 (АШДК 434410.078ТУ) и ШК, ШЩ (ОДК.566.000 ТУ, ОСТ В 0121-910 ТУ, ТУ 3424-001-25362000-2000).

Преимущества щитовой розетки ШЩ 4х25 5ДК.573003:

Основной отличительной чертой электрических разъёмов ШК-ШЩ 15, 25, 60, 100А, является высокая перегрузочная способность (до 3-х крат). Например, электроразъём на ток 25А легко выдерживает нагрузку в 50А, а разъём на ток 60А до 150А.

Корпус разъёма из алюминиевого сплава выдерживает значительные механические нагрузки в условиях УХЛ1 по ГОСТ15150, что обеспечивает стабильную работу при внешних температурах от +50 до -50 °С. Высокую коррозионную защиту гарантирует полимерное порошковое покрытие корпуса.

Длительный ресурс сочленений-расчленения, а также низкое контактное сопротивление (до 0,005 Ом) обеспечивает гальваническое никелирование контактной пары. В отличии от пластмассовых соединителей стойки к УФ излучениям.

Основные технические характеристики щитовой розетки ШЩ 4х25 5ДК.573003:

ПараметрЗначение
Тип соединителярозетка
Исполнениещитовое
Изоляторкерамика
Сила тока на контакт, А25
Число контактов4
Диаметр контактов, мм7
Номинальное напряжение, В380
Максимальное напряжение, В400
Частота тока, Гц50
Степень защиты по ГОСТ 14254-96IP54
Климатическое исполнение по ГОСТ 15150-69УХЛ
Рабочая температура воздуха, °С50° - +50
Относительная влажность при 25°С45-98%
Число сочленений-расчленений в обесточенном состоянии1000
Минимальная наработка на отказ, ч30000
Сопротивление на контактах, Ом, не более0,005
Сочленение со следующими продуктамиВилка кабельная www.dim-pribor.kz/35/shk-4h25-v.htm" > ШК 4х25-В/ШК 4х25 6ДК 801-2/ШК 4х25 6ДК 266007/СШК8-4х25-В
Сопротивление изоляции, МОм, не менее:
- в нормальных климатических условиях
- при воздействии тепла
- при длительном воздействии влаги
- при кратковременном воздействии влаги

500
100
5
30
Масса1 кг
