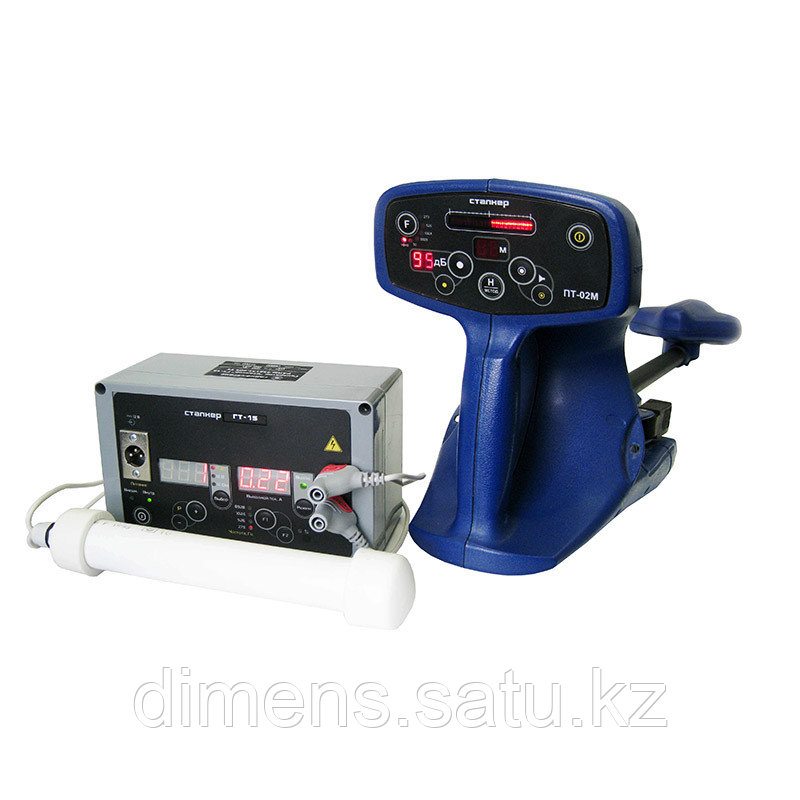

Сталкер 15-04 - трассоискатель
Сталкер 15-04 - трассоискательПод заказ, 5 дней
Цену уточняйте
+78442505780
  • +79275105780
    WhatsApp

Описание

Назначение комплекта Сталкер 15-04:

Комплект предназначен для определения глубины залегания скрытых коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.

Общие особенности комплекта Сталкер 15-04:

  • Высокая скорость фильтрации;
  • Поиск коммуникаций на глубине до 6 м и удалении до 10 км от места подключения генератора;
  • Наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно обнаружить трассу, найти место повреждения изоляции и отстроиться от помех;
  • Датчик контроля изоляции А-рамка и ДКИ-02 позволяют искать повреждения в местах с большой плотностью коммуникаций;
  • Бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения в условиях мерзлого грунта и под асфальтом;
  • Оптическая и звуковая индикация;
  • Питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА;
  • Встроенное зарядное устройство;
  • Защита встроенного аккумулятора от избыточного разряда;
  • Влагозащищенный, ударопрочный корпус (IP42).

Особенности приёмника ПТ-04:

  • Одновременное отображение показаний методов минимума и максимума;
  • Автоматическая и непрерывная индикация глубины залегания позволяет контролировать все изменения;
  • Автоматическая и непрерывная индикация силы тока для точного определения параллельно проложенных трасс и для обнаружения ответвлений;
  • Определение оператора относительно оси трассы при помощи индикатора "влево-вправо";
  • Точное определение мест повреждения изоляции совместно с локализацией оси коммуникации;
  • Возможность одновременного поиска оси коммуникации на одной частоте и поиска мест повреждения изоляции на другой, позволяет работать в сложных условиях.

Направление тока - метод предназначен для поиска мест повреждения изоляции (совместно с датчиком А-рамка и ДКИ).

Используя пассивные частоты 50, 100, 300 Гц можно работать без применения генератора. Частота 50 Гц позволяет произвести локацию кабеля и металлических трубопроводов, а частоты 100 и 300 Гц наиболее удобны для поиска трубопроводов, находящихся под электрохимической защитой.

Большой информативный дисплей с диапазоном рабочих температур от -30 до +55 °С.

Особенности генератора ГТ-15:

  • Максимальная выходная мощность 15 Вт;
  • Ступенчатая регулировка мощности;
  • Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации;
  • Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
  • Два режима работы - непрерывная и импульсная генерация;
  • Автоматическое согласование генератора с нагрузкой;
  • Питание от встроенного аккумулятора (6 В 12 А/ч - 2 шт.) с возможностью подключения внешнего источника постоянного тока 12 В 10 А;
  • Индикация степени разряда аккумуляторов;
  • Встроенное зарядное устройство;
  • Защита встроенного аккумулятора от избыточного разряда;
  • Влагозащищенный, ударопрочный корпус IP44;
  • Бесконтактная подача сигнала генератора в коммуникацию под напряжением при помощи клещей КИ-50.

Технические характеристики трассоискателя Сталкер 15-04:

ПараметрЗначения
Технические характеристики приёмника ПТ-04
Рабочие частоты, Гц273, 526, 1024,8928, 32768
Пассивные частоты, Гц50 (POWER), 100, 300, 550, 1450. «РАДИО»
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц:
- по уровню минус 3 дБ
- по уровню минус 60 дБ


9
24
Полоса пропускания для режима "эфир"от 48 Гц до 10 кГц
Чувствительность, приведенная к току, протекающему на расстоянии 1 метр при отношении сигнал шум 6 дБ, мкА0,5
Динамический диапазон входных сигналов, дБ102
Ослабление сигнала переменного тока частотой 50 Гц, дБ80
Определение глубины залегания трассы, мдо 10
Погрешность показаний глубины залегания трассы, %, не более5
Габаритные размеры, мм, не более720х245х170
Масса, кг, не более2.4
Диапазон рабочих температур, °Сот -30 до +55
Технические характеристики генератора ГТ-15
Рабочие частоты*, Гц273, 526, 1024,8928, 32768
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Втот 1 до 10
Диапазон напряжений питания от источника постоянного тока, Вот 10,5 до 14
Сила тока, потребляемая от источника постоянного тока, Ане более 1,8
Габаритные размеры, мм, не более210х130х100
Диапазон рабочих температур, °Сот -30 до +55

* По дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц.

Характеристики

ИндикацияЗвуковая
