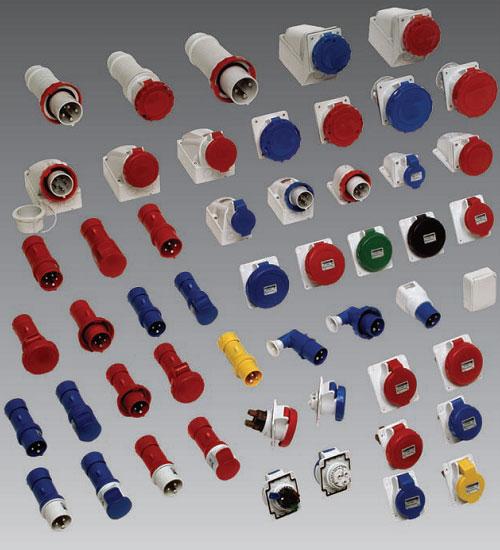

ШЩ 4х60-Р - розетка щитовая
ШЩ 4х60-Р - розетка щитоваяПод заказ, 5 дней
8 670 Тг.
+78442505780
  • +79275105780
    WhatsApp

Описание

Назначение розетки щитовой ШЩ 4x60-Р:

Разъемы (соединители штыревые (штекерные) четырехконтактные) ШК, ШЩ 4х15, 4х25, 4х32, 4х60, 4х100 А предназначены для соединения отдельных участков гибкого силового четырехжильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии в цепях постоянного и переменного токов частотой 60Гц при напряжении до 400В (амплитудное значение).

Соединители (разъёмы питания) предназначены для объемного монтажа (распайка разъёмов), подсоединение жил кабеля к контактам производится с помощью винтов.

Фиксация сочлененного положения розетки щитовой с розеткой кабельной ШК-ШК 4х15А, 4х25, 4х32А производится с помощью ручек-скобок и специальных выступов, расположенных на корпусах.

Фиксация щитового и кабельного (разъёмов) соединителей ШЩ-ШК 4х25, 4х60, 4х100А, а также кабельных вилки и розетки ШК-ШК 4х60, 4х100А обеспечивает крышка.

Область применения розетки щитовой ШЩ 4x60-Р:

Разъемы ШЩ, ШК применяются в нефтедобыче на станциях управления (БМС-1, СУР-21УМ-3, СУУ-**-01, ШГС 5805, АЛСУ, Ангара, МИР, Сигнал, Омь, СУЭРС, шкаф ПРС, БУС-4, АСУС) и в передвижных энергоустановках (автофургон, вагон-дома, бытовки, мобильные здания), в металлургии, на железнодорожном транспорте для подключения пековых вагонов и цистерн перевозки серы, на речном транспорте для запитки судов от береговых источников электроэнергии, в авиации на аэродромном оборудовании, в строительстве для подключения передвижных подъемных электрокранов и другого мобильного энергоемкого оборудования.

Соединители изготавливаются для наружного монтажа в климатических исполнении УХЛ в соответствии с ТУ 3424-001-58960963-2007 и взаимосочленяемы с соединителями типов СШК8, СШЩ8 (АШДК 434410.078ТУ) и ШК, ШЩ (ОДК.566.000 ТУ, ОСТ В 0121-910 ТУ, ТУ 3424-001-25362000-2000).

Преимущества разъемов ШК-ШЩ:

  • Основной отличительной чертой электрических разъемов ШК-ШЩ 15, 25, 60, 100А, является высокая перегрузочная способность (до 3-х крат). Например, электроразъём на ток 25А легко выдерживает нагрузку в 50А, а разъём на ток 60А до 150А;
  • Корпус разъёма из алюминиевого сплава выдерживает значительные механические нагрузки в условиях УХЛ1 по ГОСТ15150, что обеспечивает стабильную работу при внешних температурах от +50 до -50 °С. Высокую коррозионную защиту гарантирует полимерное порошковое покрытие корпуса;
  • Длительный ресурс сочленений-расчленения, а также низкое контактное сопротивление (до 0,005 Ом) обеспечивает гальваническое никелирование контактной пары. В отличии от пластмассовых соединителей стойки к УФ излучениям.

Технические характеристики розетки щитовой ШЩ 4x60-Р:

ПараметрЗначение
Тип разъемарозетка
Тип контакташтыревой
Тип соединителящитовой
Материал изоляторатермореактопласт
Сила тока на контакт60 А
Диаметр применяемого кабеля10-30 мм
Сопротивление на контактах, не более0,005 Ом
Степень защитыIP54
Сопротивление изоляции, не менее5 МОм
Рабочая температура воздуха-50° - +50 °С
Относительная влажность воздуха до98 %
Количество контактов в контактной группе4
Номинальное напряжение380 В
Частота тока60 Гц
Способ присоединения к контактам жил кабеляприжимные винты
Покрытие контактовникелированное
Покрытие корпусапорошковая краска
Цветчерный
Масса1,2 кг

Информация для заказа

  • Цена: 8 670 Тг.
