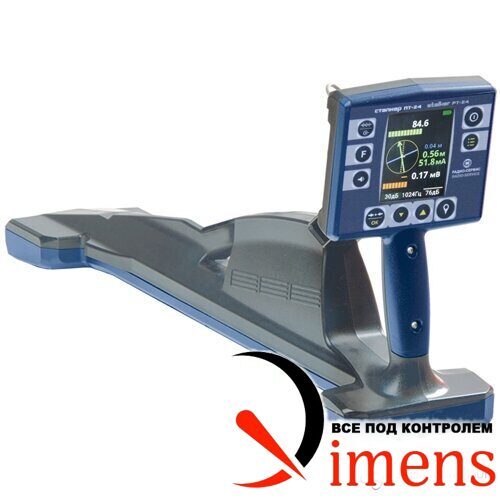

Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) — приемник

Описание приемника Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):

Приёмник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) совместно с генераторами Сталкер ГТ-15, ГТ-75Сталкер , Сталкер ГТ-80 обеспечивает обследование кабельных линий и трубопроводов (коммуникации):

• определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
• определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА- ДАТЧИК»);
• отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

Приёмник без применения генератора обеспечивает на рабочих частотах:

• «PWR50» (в некоторых странах «PWR60») и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
• «100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
• «550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
• «Эфир» – поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
• «РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.

Приемник в режиме «ЗОНД» обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик, при внутритрубном обследовании на частотах 512 или 32768 Гц (33 кГц).

Приемник позволяет записать в память показания отображаемых значений, в том числе с привязкой к координатам, полученным от встроенного GPS/ГЛОНАСC модуля или внешнего GPS-устройства (в том числе и смартфона) и передать их в персональный компьютер или устройство с ОС Android для последующего анализа.

Приёмник Сталкер ПТ-24 имеет ступенчатую регулировку усиления входного сигнала с шагом 6 дБ (каждый шаг изменяет усиление в два раза).

Диапазон напряжения питания от 6 до 12,5 В. Питание осуществляется от литий-ионного (Li- ion) аккумулятора номинального напряжения 10,8 В, емкостью 4000- 4200 мАч (в нормальных условиях) или от шести сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение шести аккумуляторов типоразмера АА номинального напряжения «1,2 В», при этом их зарядка от приемника не производится.

Приёмник имеет индикацию уровня заряда батареи и автоматическое отключение во избежание чрезмерного разряда.

Приёмник Сталкер ПТ-24 при подключении блока питания обеспечивает зарядку аккумуляторов и защиту от перезаряда без извлечения аккумуляторов из приёмника.

Приёмник по каналу беспроводной связи «Bluetooth» имеет связь с внешним GPS «Bluetooth» модулем, смартфонами и с персональным компьютером.

Особенности приемника Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):

• Облегченная конструкция (вес 1,9 кг.);
• Встроенный GPS/ГЛОНАСС модуль;
• Увеличенный яркий цветной дисплей;
• Увеличенное время работы до 20 часов от Li-Ion аккумуляторов;
• Непрерывное отображение на дисплее всех необходимых параметров:
  • Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
    - первая с протекающим током от генератора;
    ? - вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
• Шкалы «максимума» и «минимума»;
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

Запись в память приемника Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):

• Уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
• Направления к коммуникации;
• Показания глубины залегания коммуникации и величины тока в ней;
• Направления поискового тока;
• Относительной полярности разности потенциалов по входу «ДАТЧИК»;
• Фазы сигнала по входу «ТРАССА»;
• Рабочих частот;
• Местные дата и время в момент снятия показаний по информации GPS;
• Координат места снятия показаний по информации GPS.

Технические характеристики приемника Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):

Примечания:
* – нормируется для метода «пологий максимум», отношение сигнал-шум 6 дБ;
** – е.м.р. – единица младшего разряда.

Комплект поставки Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)
